【压缩机网】引言

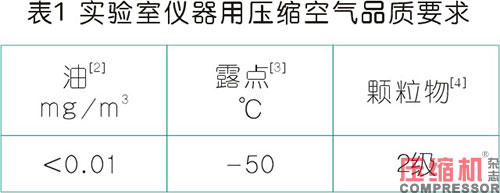

压缩空气作为实验室精密仪器运行的“生命线”，其品质直接决定科研数据的可靠性与仪器的稳定性。在现代分析检测领域，核磁共振波谱仪、气相色谱-质谱联用仪等高端设备对气源提出了严苛要求：需满足含油量＜0.01mg/m3、压力露点≤-50℃、固体污染物等级≤2级的国际标准（ISO 8573-1:2010）[1]（表1）。然而，传统供气系统因技术局限性，难以同时兼顾高洁净度、低能耗与智能化控制的协同优化。
现有实验室气源方案主要面临三大挑战：一是传统活塞式空压机的机械润滑结构导致油污染风险居高不下，直接影响精密仪器的检测精度；二是固定负载运行模式下，系统能耗随实际用气波动无法动态匹配，造成能源浪费；三是缺乏实时监控与智能调节能力，设备故障响应滞后，难以满足科研场景对气源稳定性的持续需求。进口设备虽能满足性能指标，但受制于技术垄断，存在采购成本高、维护周期长等问题，加剧了科研机构对外部技术的依赖。
针对上述行业痛点，本研究以实验室压缩空气系统的国产化升级为目标，通过产学研协同创新，聚焦涡旋式空压机无油化改造、闭环干燥系统节能优化及智能控制算法开发，旨在构建一套兼具高性能、低能耗与智能化特性的供气解决方案，为提升我国科研装备自主可控能力提供技术支撑。
1、研究背景与意义
在现代科研领域，核磁共振波谱仪、气相色谱——质谱联用仪等精密分析仪器已成为实验室核心装备，其对压缩空气品质的要求极为严苛。应用于高端实验仪器的压缩空气需满足含油量＜0.01mg/m3、压力露点≤-50℃、固体污染物等级≤2级的指标要求。然而，传统活塞式空压机因机械结构限制，存在油污染风险高、能耗效率低、自动化程度不足等缺陷，难以满足精密实验对气源稳定性与洁净度的需求。此外，当前实验室主流进口供气设备存在维修成本高昂、响应周期长等问题，严重制约科研工作的连续性与自主性。因此，研发高洁净、低能耗、智能化的压缩空气系统，已成为推动实验室装备国产化替代、提升科研效率的关键突破口。
2、研究目标与技术路线
本研究依托山东省科技型中小企业创新能力提升工程项目（项目编号2023 TSGC0975），联合宁波大学新药技术研究院开展产学研深度合作。以解决实验室压缩空气品质提升、系统节能优化及智能化控制三大核心问题为目标，通过创新涡旋式空压机降温技术、闭环变压吸附干燥系统[5]，并开发智能控制算法，构建具备自主知识产权的高性能供气系统，为实验室装备国产化提供技术支撑与实践范例。
3、压缩空气品质提升关键技术
3.1涡旋式空压机降温技术
3.1.1无油化设计原理
采用由一个固定的渐开线涡旋盘和一个呈偏心回旋平动的渐开线运动涡旋盘组成，通过啮合形成可压缩容积的涡旋式空气压缩机作为动力源。在工作过程中，静盘固定在机架上，动盘由偏心轴驱动并由防自转机构制约，围绕静盘基圆中心作很小半径的平面转动。气体通过空气滤芯吸入静盘的外围，随着偏心轴旋转，气体在动静盘啮合所组合的若干个月牙形压缩腔内被逐步压缩，然后由静盘中心部件的轴向孔连续排出。该结构零件少：主机零件数量仅为活塞机的1/8，大大减少了故障发生的概率，提高了整体的可靠性。采用模块化设计，主要部件包括涡旋盘、轴承、密封件等，结构简单紧凑，体积小、重量轻，便于安装和维护。运行振动烈度≤18mm/s，噪声值＜65dB(A)，输出压缩空气含油量稳定控制在0.01mg/m3以下，完全符合ISO 8573-1:2010标准0级无油要求。
3.1.2高温压缩空气冷却技术
在空压机出气端集成二级冷凝系统，采用螺旋管式换热器结合强制风冷技术，将压缩后高达210℃的高温空气快速降温至室温+10℃以内。热力学仿真分析显示，冷却处理后空气相对湿度从85%显著降至40%以下，大幅降低后续干燥处理负荷，同时延长吸附剂使用寿命达30%以上。实际运行数据表明，系统冷却后气体温度波动控制在±5℃范围内，有效满足精密仪器对气源温度稳定性的严苛要求。
3.2闭环控制变压吸附干燥系统
干燥系统采用双塔交替运行架构，装填高性能13X型分子筛吸附剂，通过控制器实现“吸附-均压-回洗-再生”四阶段闭环精准控制。系统创新点体现在：
压力参数优化：通过设计计算，确定最佳吸附压力0.7MPa、再生压力0.05MPa，优化气流路径设计，减少无效能量损耗；
动态湿度调控：内置高精度露点传感器，实时监测压缩空气湿度，根据实际需求动态调整再生周期，避免传统系统因过度干燥导致的能源浪费。实验数据显示，经该系统处理后的压缩空气压力露点稳定维持在-50℃以下。
低耗气量设计：通过优化分子筛填充工艺、优化气流路径设计，搭载动态湿度调控，将回洗气量由25%下降至9%。
3.3智能化能耗优化算法
3.3.1多参数实时监测
系统通过PLC控制器构建分布式数据采集网络，集成以下核心监测模块：
压力动态监测：采用高精度压力变送器，实时采集空压机出口压力；
温度监测：部署PT100温度传感器，监测空气压缩机环境温度、每个涡旋式空气压缩机出口温度，结合历史数据建立温度趋势模型，预测设备过热风险；
露点检测：内置高精度露点传感器，实时监测压缩空气露点值，根据实际需求动态调整再生周期，避免传统系统因过度干燥导致的能源浪费。
3.3.2三级故障预警机制
分层级故障诊断算法：
一级预警（黄色）：触发条件包括露点值高于-40℃、出气口温度超过110℃、出气口压力低于0.5MPa时，通过本地声光报警提醒操作人员；
二级预警（橙色）：涵盖干燥系统耗气量＞12%、传感器信号异常、电机电流波动＞20%，自动启动备用设备并生成故障代码和记录故障触发时间，通过本地声光报警和短信通知管理人员。
三级预警（红色）：针对电机过载、系统压力骤降（＞0.3bar/min）等紧急情况，0.5秒内自动停机并切断电源，同时短信通知管理人员系统停机需紧急处理。
3.3.3自适应负载调节策略
设计双模式智能调节算法：
恒压模式：通过压力传感器反馈值与设定值（如0.7MPa）的偏差，采用PID控制算法调节运行电机数量，确保在实验室多设备同时运行时压力波动≤±0.05MPa，较传统定频控制节能18%-25%；
休眠模式：夜间或周末低负载时段，系统自动进入休眠状态，电机在满足用气需求请款下，运行数量最少，能耗降至额定功率的5%，唤醒响应时间＜10秒。
3.3.4全生命周期能效管理
基于云计算的能效分析平台：
历史数据建模：存储近3年运行数据，通过对运行数据进行分析，预测不同季节、时段的能耗峰值，提前调整设备运行组合，实现年能耗优化8%-12%；
耗材寿命预测：通过干燥塔再生次数、过滤器压差等数据，建立吸附剂寿命模型与滤芯更换预警，避免因耗材老化导致的能耗异常。

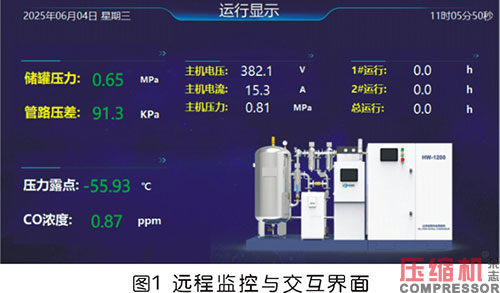

3.4远程监控与交互界面（图1）
3.4.1跨平台监控系统
搭建远程监控平台，支持PC端与移动端访问，功能包括：
实时数据：动态显示压缩空气参数（压力、露点、温度）、设备运行状态（运行、停机、故障）及报警数据；
远程控制：授权用户可远程启停设备、调整运行参数（如压力设定值、再生周期），操作记录自动存档。
3.4.2可视化运维平台设计
监控界面采用可视化组件，包含：

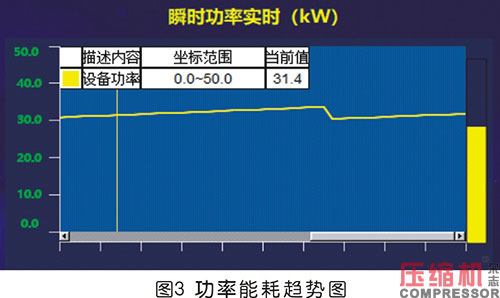

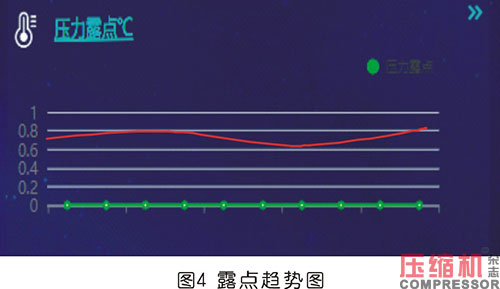

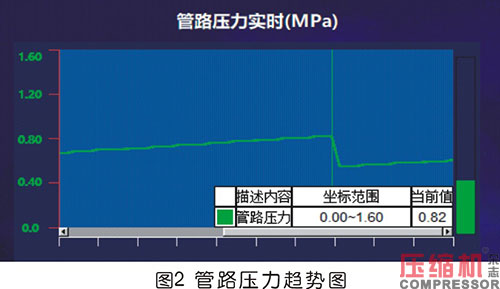

趋势分析模块：动态展示过去24小时/7天的管路压力(图2)、功率能耗(图3)、露点(图4)数据波动曲线，支持自定义时间区间查询；
告警统计报表：自动生成月度故障统计图表，显示“干燥系统故障”占比35%、“传感器异常”占比28%等，辅助优化维护策略。

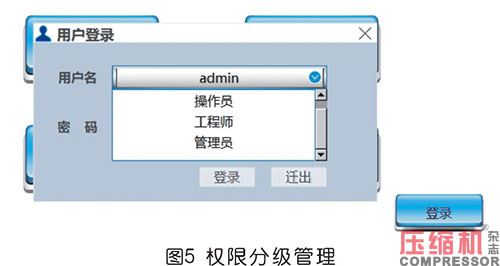

3.4.3权限分级管理（图5）
设置“管理员-工程师-操作员”三级权限，管理员可远程修改控制参数，操作员仅能查看实时数据，符合《ISO/IEC 27001:2013信息安全管理体系要求》。
4、结语
本研究围绕实验室压缩空气系统的核心需求，针对压缩空气品质提升、系统节能及控制系统智能化算法展开技术攻关，通过产学研协同创新，取得了一系列突破性成果，为实验室供气设备的国产化与智能化升级提供了全面解决方案。
在压缩空气品质提升技术突破了传统活塞式空压机的性能瓶颈，填补了国内高洁净气源设备的技术空白。在系统节能优化领域，通过压力参数优化和动态湿度调控将干燥系统耗气量从25%降至9%以下，有效降低了压缩空气制备的能源消耗，符合国家“双碳”战略导向。在控制系统智能化算法开发中，构建了集多参数实时监测、三级故障预警、自适应负载调节于一体的智能监控系统，显著提升了系统的稳定性与运维效率，为实验室无人化管理提供了技术支撑。
本研究不仅解决了实验室压缩空气系统的关键技术难题，更通过国产化替代降低了科研机构对进口设备的依赖，对于提升我国高端科研装备自主可控能力、保障科技创新安全具有重要战略意义。
参考文献
[1]国际标准化组织.压缩空气第1部分杂质和质量等级:IS08573-1 2010.技术委员会IS0/TC118，压缩机、气动工具和机器设备，技术委员会分会SC4，压缩空气质量编制.[2010-04-15].ISO 8573-1 2010压缩空气第1部分杂质和质量等级.
[2]国际标准化组织.压缩空气第2部分油气溶胶含量的试验方法:IS0 8573-2 2007.技术委员会IS0/TC118，压缩机、气动工具和机器设备，技术委员会分会SC4，压缩空气质量编制.[2007-02-01].
[3]中国国家标准化管理委员会.压缩空气第3部分:湿度测量方法:GB/T 13277-3 2015.全国压缩机标准化技术委员会(SAC/TC145).[2015-12-31].
[4]中国国家标准化管理委员会.压缩空气第4部分:固体颗粒测量方法；GB/T13277-4 2015.全国压缩机标准化技术委员会(SAC/TC145).[2015-12-31].
[5]中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局，压缩空气站设计规范：GB 50029-2014.[2014-01-09].北京:中国计划出版社,2014.
作者简介
孟秋禹。高级工程师，技术研发总监。研究方向：压缩空气品质研究。
