【压缩机网】离心式小型化MVR（机械蒸汽再压缩技术Mechanical Vapor Recompression）压缩机作为高效节能装备，其市场前景与工业节能降耗的大趋势紧密相连。根据2024年国际能源署(IEA)2050年减排路径分析可知，能效提升是实现二氧化碳减排的主要路径之一。机械蒸汽压缩(Mechanical Vapor compression,MVC)技术因其高效、节能、环保和安全等优点而受到研究者的关注。

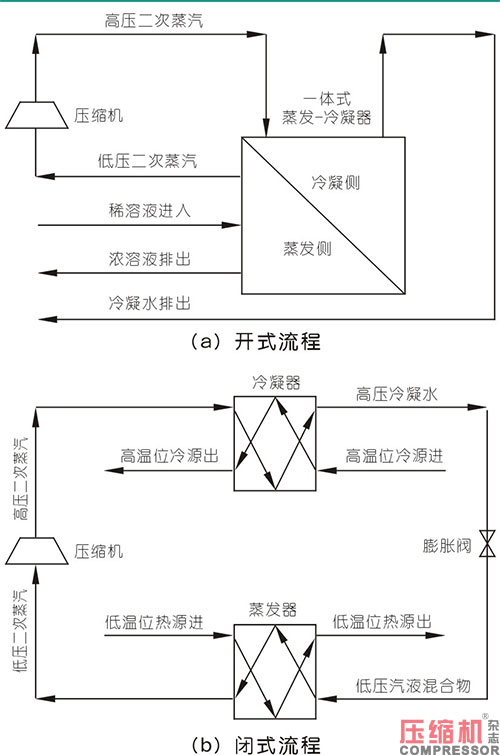

MVR（机械蒸汽再压缩）技术中的热量传递与蒸汽密封是其高效稳定运行的核心。图(a)和图(b)可以快速直观地理解整个系统是如何协同工作的。
MVR系统的节能效率极高，其关键在于构建了一个精巧的热量循环。它通过压缩机对蒸发产生的低温二次蒸汽做功，提升其压力和温度后，再将其作为高温热源送回系统。这个过程的本质是将电能转化为蒸汽的热能，从而回收利用蒸汽的潜热。
关键技术之碳环密封
碳环密封是衡量一台MVR是否满足工况长期运行的重要零部件之一。国产碳环密封绝大部分制造商没有建立整套的理论基础和经历时间经验，只是在使用上选型进口品牌匹配，造成设备零件高维修成本高。蒸汽碳环密封实际是一种成本低、安装简便的隔离密封系统。该系统是保障上述热量循环能够稳定存在的关键，主要解决两个问题：一是防止外界空气进入系统破坏真空度；二是防止蒸汽泄漏损坏设备部件。目前主流的密封技术是非接触式的碳环迷宫密封和梳齿密封。
碳环密封：由特殊石墨制成，具有良好的自润滑性和耐高温特性。它能形成极小的密封间隙，依靠流体阻力效应达到优异的阻漏效果。
梳齿密封：结构相对简单，加工和维护成本较低。一些改进型的组合式密封结构，通过将轴向和径向密封相结合，能更有效地隔离蒸汽和保护齿轮箱。
一套完整的密封控制系统通常包括密封气供给、压力调节和冷凝液排放等部分。通过向密封腔体注入压力稳定的低压蒸汽或惰性气体，在设备内部与外部环境之间建立起一道可靠的屏障。碳环密封在MVR（机械蒸汽再压缩）系统中是确保核心设备——蒸汽压缩机稳定运行的关键技术，主要任务是防止工艺蒸汽泄漏并保护轴承等关键部件。
碳环密封是一种非接触式的密封，其密封作用依赖于一个极窄的间隙（通常只有几个微米）形成的节流效应来实现。因此，“匹配要求”的核心就是确保这个微小的间隙在各种工况下（尤其是不同轴径尺度下）都能保持稳定和有效。
以下是碳环密封在不同轴径下具体的匹配要求、设计考虑要点：
一、核心匹配原则：间隙控制
无论轴径大小，最根本的要求是控制并维持径向运行间隙。
间隙值（C）：通常与轴径（D）相关，有一个经验范围，例如C=(0.001～0.002)*D。这意味着轴径越大，绝对间隙值也相应增大，但相对间隙（C/D）保持在一个小范围内。
间隙过小：风险极高。碳环是脆性材料，一旦与轴发生接触，在高速下极易因摩擦发热、热应力而瞬间破裂（称为“热裂”）。
间隙过大：密封失效，泄漏量会成倍增加，无法达到密封效果。
二、不同轴径下具体匹配碳环密封的要求
可以将轴径大致分为三类：
1.小轴径（例如D<50mm）
典型应用：小型泵、压缩机、高速旋转设备。
匹配要求：
刚性和脆性：环的截面尺寸小，本身刚性较差，但碳材料的脆性依然存在。安装时必须极其小心，避免因安装应力而断裂。
对中性要求极高：由于间隙绝对值很小（可能只有20-50微米），微小的轴偏摆或对中不良都会导致单边间隙消失，引发摩擦。
热管理：小轴径通常对应高转速，摩擦生热（即使是非接触，气体粘性剪切也会产热）集中，碳环的散热路径相对狭窄，更容易产生局部过热。
弹簧力匹配：用于压紧碳环的弹簧力需要精确计算，过大的力会增加启动扭矩和磨损风险。
2.中等轴径（例如D=50mm～200mm）
典型应用：这是碳环密封最常见的范围，如多级泵、离心压缩机、燃气轮机等。
匹配要求：
分段环设计：碳环通常由多个弧形段（常见的是3个或4个）组成，并依靠周向弹簧（箍簧）抱紧在轴上。分段处的切口间隙（侧隙）是关键参数。它必须足够大，以确保热膨胀时碳环段能自由收缩而不卡死，但又不能太大以免泄漏激增。
热膨胀补偿：这是设计的重中之重。必须精确计算碳环和轴/壳体（通常是金属）的不同热膨胀系数，确保设备从冷态到热态的全工况范围内，径向间隙始终在安全范围内。
抗涡动设计：碳环段在流体动力作用下可能发生周向旋转（称为“涡动”），这是一种不稳定的振动，会加剧磨损。需要设计防转销或采用其他结构来抑制涡动。
3.大轴径（例如D>200mm）
典型应用：大型蒸汽轮机、燃气轮机、巨型压缩机的轴端密封。
匹配要求：
重力影响显著：碳环自身的重量会使其在顶部间隙增大，底部间隙减小，造成间隙分布不均。设计时需要考虑支撑方式，或通过预变形来补偿重力影响。
分瓣数增加：为了便于安装和保证环的灵活性，大轴径碳环的分段数会更多（如6瓣、8瓣）。这增加了密封环的整体性和间隙均匀性的控制难度。
热变形与平面度：大尺寸碳环的端面（与压盖接触的面）的平面度更难保证，热变形也更复杂，必须确保其能在壳体内自由膨胀的同时保持良好的密封。
制造与成本：大尺寸高精度碳环的制造和热处理难度大，成品率低，成本非常高。
碳环密封的理论和计算方法
碳环密封的计算是一个系统性的迭代过程，旨在确保密封在规定的工况下（压力、温度、转速、介质）实现可控的泄漏率、稳定的运行（无接触）和长久的使用寿命。计算主要从以下几个方面展开：
1.基本几何参数确定
·轴径(D)：这是设计的起点。
碳环宽度(B)：通常根据轴径和压力等级经验选取。宽度过小，则稳定性差；过大则摩擦热不易散发，且成本增加。一般有B=(0.1～0.2)*D的经验关系。
碳环厚度(T)：需要保证环有足够的刚度，在流体压力作用下变形量可控。
分段数：根据轴径大小决定。
小轴径（<100mm）可能用整体环或2瓣；中等轴径（100-500mm）常用3瓣或4瓣；大轴径（>500mm）可能需要6瓣或更多，分瓣是为了补偿热膨胀和便于安装。
2.核心性能计算
a)径向运行间隙(C)。这是最关键的计算之一，间隙决定了泄漏量和稳定性。
冷态间隙(C_cold)：在室温、未运行状态下的设计间隙。
热态间隙(C_hot)：在运行温度下，必须考虑的碳环和金属轴套（或轴）的不同热膨胀。
C_hot=C_cold+ΔS-ΔH
ΔS=α_s*D*(T_s-T_room)（轴套的热膨胀量）
ΔH=α_h*D*(T_h-T_room)（碳环的热膨胀量）
α_s,α_h：轴套和碳环材料的线膨胀系数。
T_s,T_h：轴套和碳环的运行温度。
目标间隙值：热态间隙必须大于零，且通常设计在10-50微米量级，并满足以下经验公式：C/D≈0.001～0.002。最终值需要通过泄漏量和稳定性计算来校准。
b)泄漏量计算(Q)
碳环密封的泄漏本质是通过狭窄环形间隙的气体（或液体）流动。通常简化为通过狭缝的层流（粘性流动）来计算。常用的公式基于泊肃叶流动原理：
Q=(π*D*C^3*ΔP)/(12*μ*B)
Q：体积泄漏率。
D：轴径。
C：热态径向间隙（计算的关键输入）。
ΔP：密封两侧的压力差。
μ：介质动力粘度。
B：碳环的密封宽度。
公式清晰地表明：泄漏量与间隙的三次方（C3）成正比！这就是为什么间隙控制如此重要。
c)功耗与发热计算
即使非接触，高速剪切流体也会产生摩擦热。
剪切功率(P)：P≈μ*(π*D*N)^2*(B)/C
N：转速(rps)。
这部分功率会转化为热量，加热碳环和介质，必须进行热平衡分析，以确保碳环温度不超过其材料极限（防止热裂）和润滑介质的要求。
d)动力学特性校核-防涡动设计
碳环分段后，在流体动力作用下可能产生一种叫做“涡动”的次同步振动。需要进行稳定性校核。涡动频率估算：通常与转速和间隙有关。抗涡动能力：通过设计防转销、优化周向弹簧（箍簧）的刚度以及控制切口的形状和间隙来抑制涡动。
3.强度校核
应力检查：检查碳环在流体压力（尤其是高压侧）、弹簧力和热应力下的复合应力，确保其低于碳石墨材料的许用应力（抗压强度是主要考虑，其抗拉强度很低）。对于分段环，有一个经验性的最小宽度厚度比，以确保环有足够的结构完整性。
计算流程结论：
确定工况(P,T,N,介质)→初步几何设计(D,B,T)→假设初始冷态间隙→计算热变形→得到热态间隙→计算泄漏量和发热量→校核稳定性和强度→不满足则调整间隙或几何参数→迭代直至满足所有要求。
碳环密封的制造工艺
碳环密封的制造是典型的精密加工和特种材料处理工艺，其质量直接决定了设计的验证结果。
1.碳石墨基体成型
碳石墨制造主要有两种方法：
模压成型：将碳石墨粉末（如石油焦、沥青焦）与粘结剂（如煤沥青）混合，放入模具中高压成型。效率高，适合批量生产形状规则的产品。
等静压成型：将混合物装入弹性模具中，放入高压缸内，通过液体各向同性地施加压力。所得毛坯密度均匀，性能各向同性更好，适合高性能、形状复杂的产品。
2.焙烧
将成型的毛坯在保护气氛（无氧）下进行高温热处理（通常1000-1200℃）。粘结剂碳化，形成由碳原子构成的“骨架”，这个过程被称为“碳化”。此时的材料是多孔且强度不高的。
3.浸渍
碳化后的碳石墨材料含有约15%-25%的连通孔隙，必须将其填充以使其致密化并获得特定的性能（如耐磨、耐腐蚀）。这是最关键的特殊工艺之一。浸渍树脂（如酚醛树脂、呋喃树脂）：然后进行固化。提高机械强度和耐化学性（耐碱）。浸渍金属（如巴氏合金、青铜、铝合金）：在真空或保护气氛下将熔融金属压入孔隙。极大地提高导热性、抗冲击强度和耐磨性，但耐腐蚀性可能受限。浸渍无机盐：用于提高抗氧化性。
4.机械加工
碳石墨材料硬度高但脆，其加工类似硬质合金，需要使用金刚石刀具或硬质合金刀具进行精密加工。车削/磨削：加工外圆、内孔、端面，达到微米级的尺寸精度和极高的表面光洁度。切割：使用超薄金刚石砂轮将整体环精确切割成要求的瓣数。切口（侧隙）的宽度和平行度至关重要。研磨：对密封端面进行最终的精加工，确保其平面度和表面粗糙度。
5.质量控制与检测
尺寸检测：使用三坐标测量机（CMM）、光学投影仪等精密检测所有关键尺寸。物理性能检测：密度、硬度、抗压/抗弯强度。孔隙度检测：确保浸渍充分。金相分析：检查浸渍是否均匀，有无缺陷。动平衡测试（对于高速应用）：确保密封环在高速旋转下不会因质量不均引起振动。
碳环密封的安装与使用
1.材料配对
配对轴或轴套：与碳环密封相对的轴表面（或硬质轴套）必须有很高的硬度、光洁度和耐磨性。常用材料如碳化钨（WC）、氧化铬（Cr2O3）涂层、氮化钢等。表面粗糙度通常要求Ra<0.4μm。
2.几何公差
轴/轴套的直径公差：通常为h6或g6级，确保间隙稳定。轴/轴套的圆度和圆柱度：要求非常严格，通常控制在微米级别。轴的跳动（径向全跳动）：包括静态和动态跳动，必须远小于设计运行间隙。
3.安装要求：
清洁度：绝对洁净的安装环境，任何微小颗粒都可能卡入间隙，造成损坏。对中：设备整体的对中精度必须保证，避免给碳环带来额外的偏载。无应力安装：确保碳环在壳体内能自由浮动，安装时不得用锤子等工具直接敲击碳环。
市场前景
蒸发作业广泛应用于化工、制药、制盐、海水淡化和食品等众多影响国计民生的工业生产环节，蒸发耗能巨大且在工业生产过程的能耗占比较高，比如氯碱行业占比为25-33%、氧化铝行业占比为40-50%、制盐行业占比为87.99%、中药行业占比为70%、海水淡化占比为30-50%。
近年来，以电驱动为主的MVC蒸发技术因其高效节能而成为研究热点，与传统以蒸汽驱动为主的蒸发系统相比，MVC系统节能49-76%，可广泛应用于高盐废水处置场景，极大促进了我国节能减排事业和双碳战略实施。
2024年全球MVR压缩机市场规模约3.39亿美元，预计到2031年达4.95亿美元，年复合增长率约5.5%。离心式产品占据市场主导地位（约78%的份额）。市场处于稳健增长通道，由持续的工业节能需求和碳中和政策驱动。
1.小型化MVR应用前景
（1）应用场景拓展：从大型化工项目向分布式能源、中小型工厂、实验室等领域渗透。
（2）技术融合：与物联网、AI运维结合，实现智能控制与预测性维护。
（3）材料与设计进步：新型复合材料和精密制造技术为小型化、轻量化提供可能。
2.主要应用领域
（1）环保行业（增长最快）：用于高盐废水处理、垃圾渗滤液蒸发结晶等，能耗可比传统方法降低60%-75%。
（2）食品与制药：适用于中小批量、多品种的生产线，如特色食品浓缩、中药提取、实验室等。
（3）新能源材料：锂电池材料生产等新兴领域的需求旺盛。
3.竞争格局
国际品牌：如PILLER、Howden等，在高端市场具有技术优势。
国内企业：如重庆江增、湖北双剑等，正通过性价比和快速服务抢占市场，并逐步向高端突破。市场竞争激烈但本土企业凭借对细分市场的快速响应和技术创新，机会显著增大。
技术挑战与未来趋势
尽管前景广阔和碳中和政策支持，离心式小型化MVR压缩机的发展也面临一些挑战：
技术壁垒：碳环密封系统、微通道传热等核心部件的精密设计和制造具有较高门槛。
初始投资：相较于传统设备，初期购置成本仍较高，需要通过显著的运行节能来平衡。
系统集成：小型化对系统的紧凑性和各部件协同工作的效率提出了更高要求。
离心式MVR小型化技术发展趋势：
更高效率。通过先进叶轮设计和气体动力学优化，持续提升能效；更智能化。深度融合AI算法，实现从“智能运维”到“自主优化运行”的升级；材料创新。采用复合材料等新型材料，以实现更轻量化、耐腐蚀和长寿命。
总结
碳环密封在不同轴径下的匹配，是一个从“微观”间隙控制出发，延伸到材料学、热力学、结构力学和精密制造的系统工程。轴径越大，重力、热变形和制造精度的挑战越突出；轴径越小，对动态稳定性和安装精度的要求越苛刻。成功的应用必然依赖于对所有这些因素的深刻理解和精确计算。在MVR系统中，一个优秀的碳环密封设计远非仅仅是选择几个碳环，而是一个多层次、多系统协同的综合性工程。其核心思想是“分级降压、洁净隔离、主动防护”。通过主密封（多级碳环）前置迷宫式密封和稳压气体，才能在各种苛刻工况下，真正实现长周期、高可靠、低维护的运行目标。
