【压缩机网】摘要：抽真空是冷干机在初始安装、维修保养及长期运维中不可或缺的关键工艺环节。本文系统性地论述了执行此项工艺的核心目的在于彻底剥离制冷系统内残留的空气（以氮气、氧气为
主要组分）与水蒸气，以规避这些杂质气体对系统运行效能、核心组件寿命及长期稳定性的多重负面影响。本文从原理层面深入剖析了氮气（不凝性气体）、氧气及水蒸气侵入制冷系统后引发的连锁恶性反应，包括但不限于运行参数失衡、制冷效能衰减、化学腐蚀与机械堵塞。同时，本文结合典型工业应用场景与故障案例，论证了忽视或简化抽真空流程所带来的直接危害。最后，文章详细介绍并规范了适用于冷干机的双侧抽真空标准操作流程（SOP）、验收标准及专用注意事项，旨在为该领域的工程实践与预防性维护提供一套科学、严谨且具有高度可操作性的理论指导与技术框架。
文/梁柳生
引言
压缩空气冷干机以其高效的除湿能力，在电子、医药、食品、高端制造等对压缩空气质量要求严苛的行业中扮演着关键角色。其核心工作原理依赖于一套精密的蒸汽压缩式制冷循环系统。该系统的高效与稳定运行，不仅取决于设计、制造精度，更取决于系统内部的“纯净度”——即制冷剂流动空间是否被设计工质（如R22、R134a等）所独占。

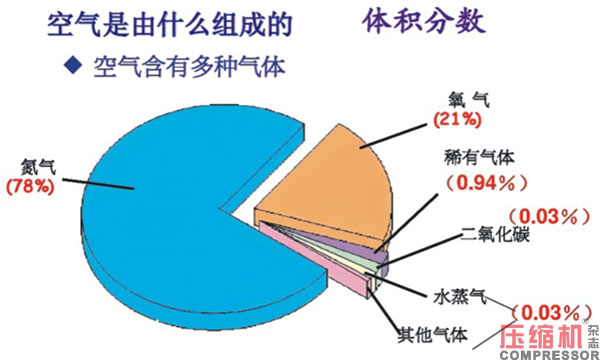

然而，在冷干机组装完成后的首次投运，或在经历泄漏维修、部件更换等操作后，制冷系统管路内部不可避免地会混入环境空气（约含78%氮气、21%氧气及少量其他气体）及水蒸气。这些杂质的存在，对以封闭、纯净为基本要求的制冷系统而言，是致命的“污染物”。“抽真空”工艺，正是将系统内压力降至远低于大气压的真空状态，利用压差强制排出这些非冷凝性气体与水分，为制冷剂的纯净填充和系统的高效、长寿运行奠定基础的不可逾越的步骤。省略或简化此步骤，无异于为设备的长期稳定运行埋下系统性隐患。
1、杂质气体侵入的机理与多维危害分析
若不对冷干机制冷系统执行严格的抽真空操作，残留的空气（氮气、氧气）与水蒸气将引发一系列物理与化学层面的连锁反应，其危害具体分解如下：
1.1氮气（不凝性气体的典型代表）之害：系统性能的“无声杀手”
氮气在制冷系统工况下属于典型的不凝性气体，其根本危害在于随制冷剂循环却不参与冷凝相变过程，亦无任何制冷效用，具体表现为：
（1）运行参数失衡与能耗激增：氮气积聚在冷凝器高压侧，占据有效换热容积，导致冷凝压力与对应的冷凝温度异常攀升。这迫使压缩机在更高的压缩比下工作，其排气温度随之升高，电机耗电量显著增加，运行经济性严重下降。
（2）制冷效能衰减：部分氮气随制冷剂循环至低压侧（蒸发器），由于其无法蒸发吸热，会占据蒸发器内的部分换热面积，阻碍液态制冷剂的充分蒸发，导致蒸发温度不稳定，最终使得系统的实际制冷能力大打折扣，影响压缩空气的干燥效果。
（3）核心部件损毁风险：因氮气导致的排气温度长期过高，会加速冷冻润滑油的劣化与碳化过程。碳化的油泥会堵塞油路，破坏润滑体系，严重时可导致压缩机活塞或转子干磨，甚至烧毁电机绕组，造成核心部件的永久性报废。
1.2氧气之害：化学腐蚀的“催化剂”
氧气的侵入会触发持续的化学反应，对系统造成渐进式、累积性的损害：
（1）生成杂质与引发堵塞：氧气在高温高压下与冷冻油发生氧化反应，生成有机酸、胶质和漆膜等有机物杂质。这些杂质在系统内淤积，极易造成毛细管、膨胀阀等节流元件以及过滤器脏堵，严重阻碍制冷剂的正常循环。
（2）酸性腐蚀与绝缘破坏：氧气与制冷剂、水蒸气共同作用，会进一步生成盐酸（HCl）、氢氟酸（HF）等酸性物质（尤其在含氯氟烃类制冷剂中）。这些酸性物质会持续性腐蚀管路内壁、压缩机壳体、阀片及电机绕组绝缘层。腐蚀不仅会削弱部件结构强度，产生的金属氧化物杂质又会加剧管路堵塞，形成恶性循环。绝缘层的破坏则直接威胁压缩机电机安全，可能导致短路损毁。
1.3水蒸气之害：物理堵塞与化学侵蚀的“复合型威胁”
水蒸气被视为制冷系统中最具破坏性的杂质，其危害兼具即时性与长期性：
（1）诱发冰堵故障：当含水的制冷剂流经节流机构（毛细管或膨胀阀出口）时，因压力骤降、温度急剧降低至冰点以下，水蒸气会瞬间凝结成冰晶，堵塞微小的节流通道。冰堵将导致制冷剂流量中断，系统低压端压力骤降，制冷循环停止，设备停机，故障具有重复性。
（2）加剧化学腐蚀：如前所述，水分是生成腐蚀性酸类物质的关键参与成分，显著加速了对铜管、焊接点、压缩机内部件的电化学腐蚀过程。
（3）生成渣泥沉积物：在压缩机高温高压的工作腔内，水蒸气会与冷冻油、制冷剂及金属氧化物发生复杂的化学反应，生成黑色的油泥状沉积物。这些沉积物会附着在阀片、轴承、活塞等运动部件表面，加剧机械磨损，堵塞润滑油路，严重缩短压缩机的使用寿命。
2、案例实证与行业应用场景的警示
案例1（新装机失误）：某电子厂3台新装150HP冷干机，因安装人员为赶工期仅抽真空30分钟且未保压检漏便加注制冷剂。运行1小时后全部触发高压报警停机。原因查明为系统内残留大量空气（氮气）导致冷凝压力超标，同时存在轻微冰堵。启示：新装机必须严格执行真空度标准与保压流程，在对空气干燥度敏感的高端制造领域尤甚。
案例2（维修后疏漏）：某食品厂冷干机蒸发器补漏维修后，仅用压缩机自身抽气。运行一个月后压缩机损毁，拆检发现润滑油碳化、电机绝缘破损。故障溯源：未彻底抽真空导致氧气、水分与冷冻油发生化学反应，生成酸性腐蚀物与油泥。启示：维修后必须使用专用真空泵进行规范化抽真空，杜绝“走捷径”。
案例3（高端行业应用）：某生物制药企业冻干机冷凝器维修后，采用双真空泵并联、分段抽真空，累计抽气4小时并保压48小时，最终真空度稳定且回升极小，满足GMP严苛标准。要点：医药、生物等对洁净与稳定要求极高的领域，抽真空工艺需采用更高标准、更精密的设备与更长的验证时间，以确保产品活性不受影响。
3、冷干机制冷系统标准化抽真空工艺规程
针对冷干机结构特点，推荐采用基于双侧检修口的“双侧抽真空”标准工艺，以提升效率与效果。
3.1工艺前置准备
系统完整性确认：完成所有管路连接与气密性试验（如0.2～0.3MPa氮气保压检漏）。
设备与工具选型：
真空泵：优选双级旋片式，极限真空度≤5Pa，抽气速率需匹配系统容积（小型机≥2L/s，中型4-6L/s，大型≥10L/s）。
测量工具：高精度复合压力表组、电子真空计（用于监控绝对压力）。
连接材料：耐氟真空软管（长度≤2m）、生料带。
环境要求：操作温度建议在15～35℃，环境湿度≤60%。湿度过高时，应在真空泵进气口前加装干燥过滤器。
3.2专用连接与分步操作流程
连接：将复合压力表组的蓝色（低压）接口、红色（高压）接口分别连接至压缩机吸气侧与排气侧的检修阀，公共端连接真空泵。
粗抽真空：启动真空泵，缓慢打开压力表阀门。目标将系统压力快速降至约-0.09MPa（表压），此阶段可持续15-40分钟（视机型大小而定）。可间歇轻敲换热器外壳以震出游离气体与水分。
第一次保压检漏（排查大漏）：关闭阀门，停泵，保压30分钟。合格标准：真空表回升值≤0.001MPa。若不合格，需排查并修复泄漏点后重新开始。
深度精抽真空（去除溶解水）：再次启动真空泵，进行长时间精抽。目标是将系统绝对压力抽至≤5Pa。推荐精抽时间：
处理量≤3m3/min：1～1.5小时；处理量3～30m3/min：1.5～2小时；处理量＞30m3/min：2～3小时。
技巧：后期可采用“脉冲式抽真空”（短暂停泵再启动），利于带出溶解水。
最终保压确认（验证微漏）：关闭所有阀门，断开真空泵，保压1～2小时（大型机建议更长）。验收核心标准：真空度稳定在≤5Pa，且压力无明显回升（如1小时内回升≤0.001MPa）。
3.3冷干机专属注意事项与验收标准
严禁操作：抽真空全程禁止启动压缩机，否则将导致无润滑干磨损坏。
部件保护：轻敲换热器时避免敲击焊点；膨胀阀保持出厂状态无需调节。
后续操作：抽真空合格后，应在30分钟内加注制冷剂，以防空气回渗。若需延迟，须充入0.02～0.05MPa的干燥氮气进行正压保护。
设备维护：抽真空结束后应立即更换真空泵油，因其中已吸入大量水分，并按规定处理废油。
工艺验收最终标准：最终保压阶段，真空度达标且稳定；系统各接口无泄漏迹象（可结合后续冷媒检漏验证）；设备首次开机后，运行参数（尤其是蒸发压力与温度）稳定，无冰堵等异常现象。
结语
对冷干机制冷系统执行彻底的抽真空，绝非可选的或可简化的工序，而是保障其设计性能得以实现、运行寿命得以延长的根本性预防措施。它从源头上清除了导致系统效率下降、故障频发乃至核心部件报废的物理与化学隐患。随着工业领域对压缩空气品质及设备可靠性要求的不断提升，遵循并细化基于冷干机自身特点的标准化抽真空工艺，将其纳入从生产、安装到维修、保养的全生命周期管理体系，已成为设备制造商、工程服务商及终端用户必须共同恪守的技术准则和最佳实践。结合智能传感器对真空度进行实时监测与记录，将进一步推动该工艺的精准化与可控性，为工业生产的连续性与稳定性提供更坚实的保障。
来源：本站原创
