【压缩机网】本文对氢气压缩机技术的专利申请进行分析，揭示了全球专利申请的变化趋势与重点申请国的分布情况，并分析了国内发展现状及主要申请人，进一步梳理出主要技术分支及其研发热点，为该技术领域的进一步发展提供了有益的信息参考。
1、引言
全球能源结构逐渐向清洁化、低碳化转型，氢能作为来源丰富、绿色低碳的二次能源，已成为全球能源转型的焦点之一。我国在“双碳”战略目标的引领下，明确将氢能纳入未来国家能源体系的重要部分。这不仅是实现深度脱碳的关键路径，更能助力工业、交通等领域节能减排，对保障能源安全和推动“双碳”目标实现具有重大意义。当前氢能技术创新提速，应用场景持续拓展[1]，而氢气压缩机作为氢能产业链中的关键设备，承担着氢气制备、储存、运输及应用环节的增压任务，其运行效率、可靠性与安全性直接决定了氢能产业的整体经济性与稳定性。鉴于氢气压缩机在氢能产业中的不可替代地位，其技术研究一直都是相关领域科研人员集中攻关的热点方向[2-5]。
本文以专利申请为研究对象，厘清氢气压缩机技术的发展现状与创新路径，助力氢能产业的进一步突破。
2、氢气压缩机技术专利申请分析
2.1申请趋势分析

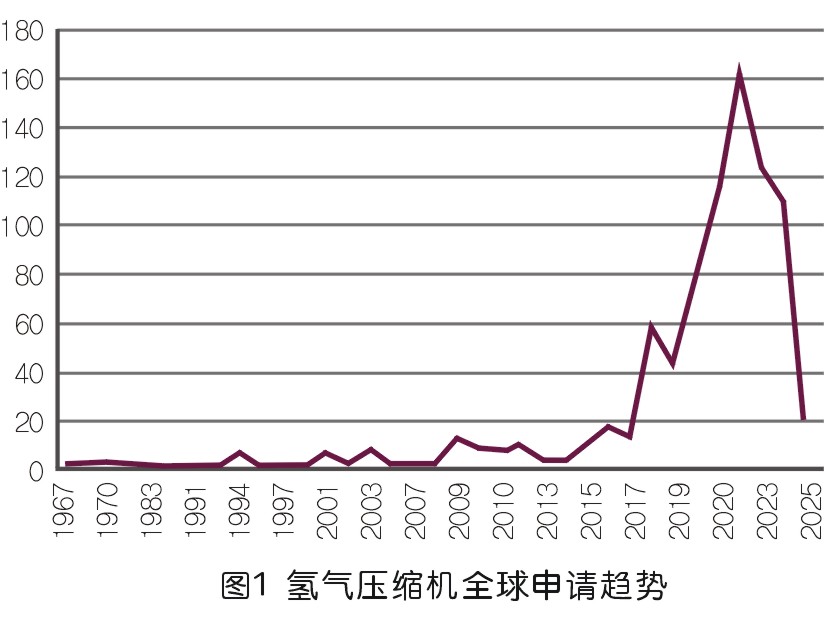

从图1的氢气压缩机全球申请趋势中，可以看出全球氢气压缩机的专利申请总体呈上升趋势，其中，可将其发展大致划分为3个阶段：
萌芽期（1967～2015年）：专利申请量长期处于较低水平，技术研发仍停留在探索阶段。一方面是由于氢能产业的应用场景较为有限，尚未形成广泛布局；另一方面是市场对氢气压缩机的需求本身不足，未能形成有效拉动。在市场需求疲软与技术尚未成熟的双重影响下，整个领域的技术创新缺乏足够动力，难以实现突破。
快速发展期（2015～2019年）：专利申请量呈现出曲折上升的态势，这一态势的形成与应对气候变化的全球行动密切相关。2015年12月12日，第21届联合国气候变化大会（缔约方会议第二十一届会议）在巴黎召开。此次会议上，世界各国领导人达成重要共识，共同签署了具有里程碑意义的《巴黎协定》。该协定提出向发展中国家提供资金支持，减缓气候变化，加强应对能力，并提高适应气候影响的能力。受此协定的影响，氢气压缩机开始获得市场关注，其应用技术催生了潜在市场需求，各国也随之加大投入，启动相关研发工作，进而间接促使专利申请量进入曲折上升阶段。
爆发期（2019年后）：专利申请量迎来爆发式增长，这一趋势与我国的政策推动和战略布局直接相关。我国积极落实《巴黎协定》的要求，还主动提出清洁能源战略与“双碳”目标。从《国家创新驱动发展战略纲要》、“十三五”系列规划，到《能源技术革命创新行动计划（2016～2030年）》，多项国家级文件已将氢能发展与燃料电池技术创新列为国家战略重点任务。2019年更是氢能发展的关键转折点，3月氢能首次被写入《政府工作报告》，10月国家能源委会议进一步部署氢能商业化探索，标志着国家对氢能产业的重视程度持续提升。在“双碳”目标与密集政策的双重驱动下，氢能产业成为战略赛道。氢气压缩机作为氢能储运环节的关键设备，其技术研发需求被迅速激活，企业与科研机构纷纷加快专利布局，推动相关专利申请量大幅飙升。
尽管图中显示2023年专利申请量出现回落，但这并非行业衰退信号。经过前几年的快速发展，核心技术逐渐趋于成熟，行业专利布局进入阶段性优化期。企业的重心不再是单纯追求专利数量的扩张，而是转向更深度的技术迭代与商业化落地。而且，2024年和2025年提交的部分专利申请尚未完全公开，这也在一定程度上影响了2023年的统计数据呈现。

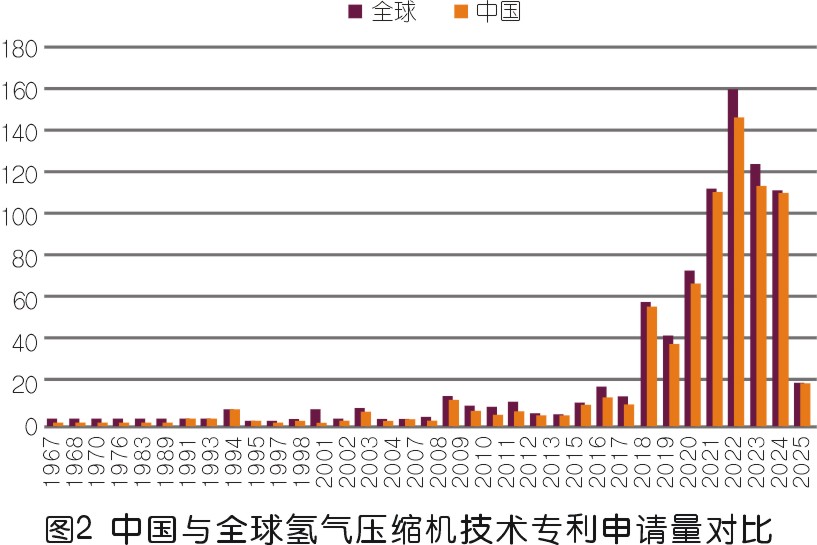

图2中清晰展现了中国的氢气压缩机技术的崛起之路：2015年之前，中国专利申请量在全球占比极低，技术发展整体处于跟随状态。在2015年后，中国快速响应清洁能源的需求，专利申请量随全球趋势同步大幅增长，占比也显著提升，充分展现出国内技术研发实力的提升。
自2018年起，得益于中国对氢能产业的战略布局、政策扶持、市场需求与科研投入的协同发力，中国专利申请量实现爆发式增长，这一增长也直接带动了全球氢气压缩机相关专利申请量的上升。此后，中国不仅在部分年份实现专利申请量与全球总量基本持平，完成从技术跟随到并跑乃至领跑的转变，更推动全球该领域的主要应用与研发中心逐步向中国转移。
2.2主要国家/地区专利申请分布

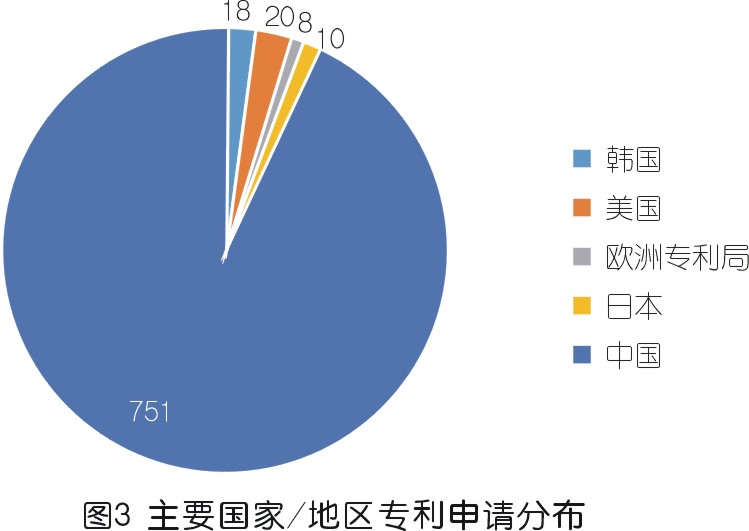

图3更加直观的凸显了我国在氢气压缩机领域的绝对优势：我国以751件专利申请量的优势，大幅领先于韩国、美国、欧洲专利局及日本，这表明我国在该技术领域的专利申请规模，已远超其他主要国家和地区。这种领先态势，与我国近年来清洁能源发展战略的推进路径高度一致。而且，我国光伏产业已成为全球领导者，其带动光伏制氢技术进一步拓展了氢气应用市场；另外，国内对知识产权的重视程度不断提升、相关制度持续完善，推动该领域的研发活动愈发活跃，促使了产业与知识产权布局形成显著的规模效应。
2.3主要申请人分布

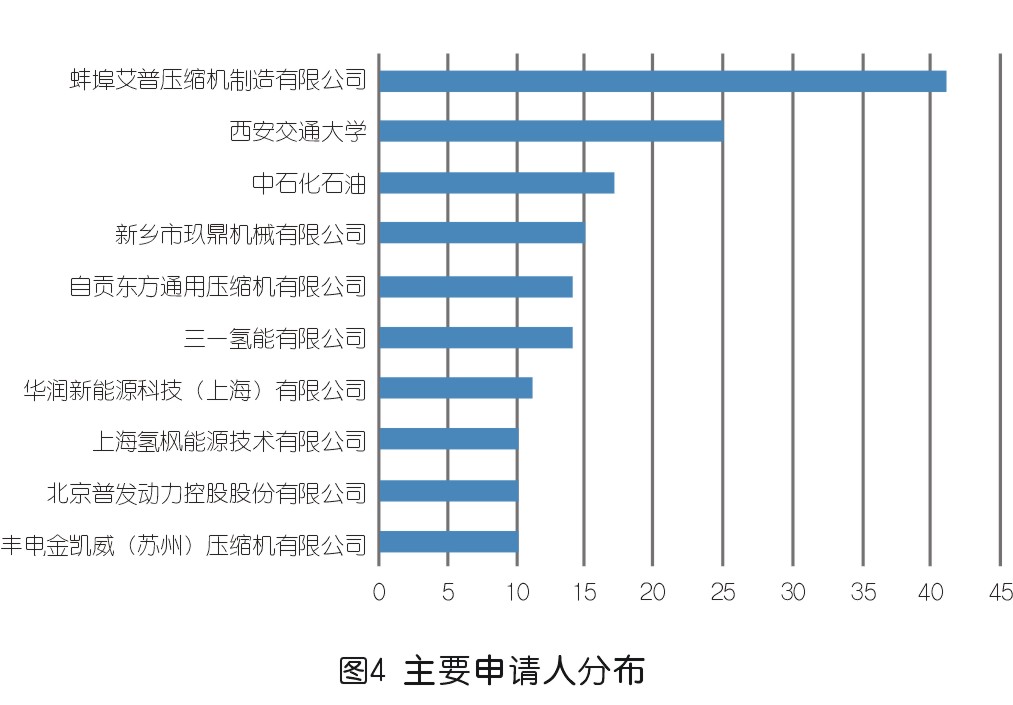

对比图4中主要申请人的专利申请量可发现，排名前十的申请人均为国内主体，且以企业为主，仅排名第二的西安交通大学为科研院校。这一方面说明我国氢气压缩机技术已脱离高校或科研院所的实验室研究阶段，在市场中实现了有效应用并产生经济效益；另一方面企业申请人涵盖了专业压缩机制造商、中石化等能源应用端企业，以及三一氢能、新能源公司等主体，说明该技术的应用已渗透到氢能相关的各个行业领域。
2.4关键技术分支分析
氢气压缩机的技术体系虽内容丰富，但相较于其他压缩机，其核心技术主要聚焦三点：一是氢气压缩过程中的冷却技术，因氢气易燃易爆，需通过有效冷却规避安全风险；二是抗氢脆技术，重点阻断氢气对金属部件的“微观侵蚀”，避免设备因材料力学性能劣化出现安全隐患；三是密封技术，若密封效果不佳导致泄漏，不仅会降低氢气纯度，还可能引发闪爆事故。
2.4.1冷却技术

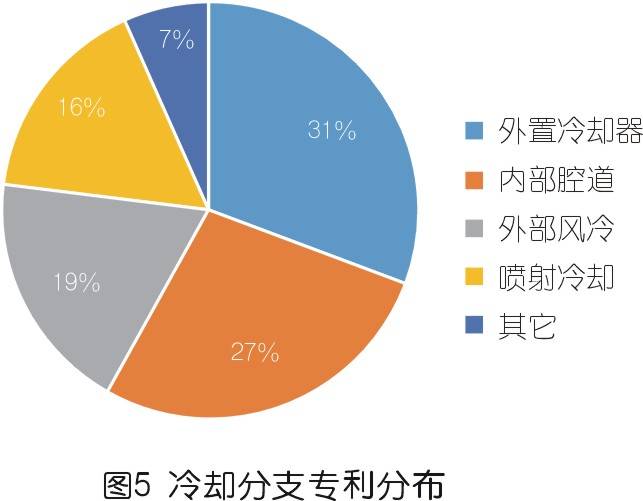

图5的冷却分支专利分布聚焦四大技术路径：外置冷却器、内部腔道、喷射冷却、外部风冷，其中外置冷却器占比最高，是当前冷却技术的主要研发方向；内部腔道紧随其后，凭借结构集成优势成为重要技术分支；喷射冷却依托精准降温特性占据一定研发份额；外部风冷，以简洁灵活的设计获得部分专利布局。
2.4.1.1外置冷却器
氢气极具易燃易爆属性，在压缩过程中，其温度会迅猛攀升。从安全保障、运行效率及设备可靠性等多维度综合考量，为氢气压缩机配置独立的外置冷却器，是当前更为普遍的选择。对于冷却器的选型，发明人选用管壳式或盘管式冷却器，依托水具有高比热容和高传热系数的特性，可快速、高效地将高温氢气冷却。同时，通过调节冷却水的流量与温度，精准控制氢气温度。但是盘管式冷却器，连接点多易泄漏，单位体积换热效率有限，面对这个问题，发明人采用微通道冷却器代替盘管式冷却器，将微通道冷却模块集成于一体并优化进出液与气路布局，实现高效换热、轻量化和高压安全性的提升。
关于冷却时机的规划，发明人以分段控温方案为核心，为氢气压缩机装配前置预冷器、级间冷却器与排气冷却器，使冷却贯穿整个压缩流程，实现全程温度的精准把控。前置预冷器对原料氢气降温，既减小压缩过程中的温升幅度，又提前清除气体中可能含有的杂质或冷凝液；级间冷却器适配多级压缩工艺，每级压缩后及时降温，避免氢气接近燃爆点，同时提升下一级压缩效率；排气冷却器则对最终压缩后的氢气进行冷却，将出口温度精准控制在下游工艺要求范围内，保障后续工序安全稳定运行。
氢气压缩机排气呈高温高压状态，发明人优先对工质实施冷却处理。与此同时，压缩机部分部件需依靠润滑油工作，而润滑油在高温环境下易失去效能，因此发明人对润滑油充分冷却降温，再进行循环利用。出于提升效率的需求，研究人员聚焦冷却效率的优化，通过设置多条冷却支路，对工质冷却器和油冷却器进行串、并联组合连接，搭配流量调节系统实现冷却液用量的精准控制，显著提升冷却系统的适应能力与冷却效能。
2.4.1.2内部腔道
内部腔道是在压缩机关键发热部件上设置流道或腔体，向流道或腔体内持续通入冷却介质（如冷却水、低温氢气等），使冷却介质与部件的高热区域形成热交换，借助介质的流动带走部件产生的热量。气缸作为压缩机的核心工作空间，是气体压缩过程的主要产热区域，同时，相较于压缩机其他精密部件，气缸体积更大、结构相对规整，具备充足的空间和结构条件开设流道。基于这一特点，发明人可以在气缸侧壁上开设多个冷却流道，这些流道或呈螺旋状环绕侧壁，或沿轴向平行分布，最大限度地带走气缸的热量，还可以在缸体或缸盖上设置冷却套，冷却套与缸体、缸盖紧密贴合，内部预留连续的介质流通腔道，实现对缸体、缸盖的全方位包裹式散热，进一步强化气缸整体的热交换效率。
除气缸外，氢气压缩机的其它关键部位同样面临持续发热问题，发明人在填料组件内部精准开设冷却通道或者设置套设在填料组件外的冷却套，有效规避局部过热引发的密封失效、部件磨损等问题。在电机外壳上设置冷却通道或冷却套，控制电机工作温度，确保电机始终处于高效、稳定的运行状态。
2.4.1.3喷射冷却
早期发明人通过喷嘴向压缩机工作腔内喷射少量冷却水，冷却水与高温氢气接触后瞬间蒸发吸热，快速降低氢气温度，同时还能在螺杆间隙及排气端面形成液膜，起到密封作用，但这种方式会引入水蒸气，可能引发后续故障。因此，技术人员对喷射介质不断改进，发明人采用离子液作为喷射介质，利用气液分离器内高压直接驱动离子液循环，通过减压阀和比例阀控制离子液雾化喷入压缩腔，实现无动力补液冷却与精准温控，提升稳定性。发明人还采用液氢作为喷射介质，通过将液氢与高温高压的氢气气流直接混合，借助液氢蕴含的冷能快速降低混合气体的温度，释放冷能的氢还可进一步利用，而且不会引入其他杂质保证了氢气的纯度。
2.4.1.4外部风冷
尽管风冷器的效率不及水冷器，但它结构简单、可靠性强、维护成本低，适配冷却水获取困难的场合与中小型氢气压缩机，因此在其适用场景内具有不可替代的优势。发明人在压缩机外部安装风扇，借助气体流动带走设备产生的热量。为进一步提升冷却效率，还采用风冷与水冷联合的方式，氢气流经换热管实现冷却，同时风扇转动对换热管进行强制对流，显著增强整体换热效果。
2.4.2抗氢脆技术
氢气压缩机发生氢脆，是因氢气在特定条件下侵入金属内部，导致金属力学性能劣化，最终引发部件开裂或失效。为避免这一问题，发明人主要从“源头控侵入”和“表面强防护”两方面着手：一方面从源头降低氢气侵入与脆化风险，对压缩机关键部件优先选用抗氢脆合金，从材料本质上提升抗氢脆能力；另一方面通过表面处理技术，在部件表面形成致密防护层，既能阻断氢气渗透的路径，又能增强部件表面的抗氢侵蚀能力，减少氢脆隐患。

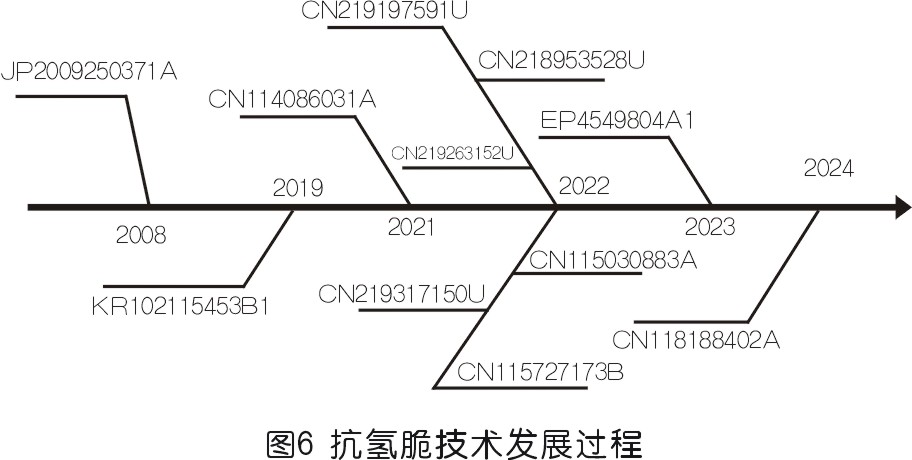

图6的抗氢脆技术发展过程显示，2008年，日本专利JP2009250371A中氢气压缩机用滚动轴承的轨道圈采用Cr含量25%～70%的合金钢，Cr固溶在基体中提高耐磨性和耐氢脆性。韩国（KR102115453B1）在2019年提出氢气压缩机的管薄板由不锈钢或氢脆性相对较强的有色金属（例如铝）形成，或者可以涂敷防止氢脆化的材料。中国科学院金属研究所在2021年CN114086031A中研究出镍铬钼合金体系，利用铬、钼以及铌的固溶强化和晶界调控来保证氢气压缩机板材的高强度、耐疲劳和耐氢脆能力。2022年，抗氢脆技术迎来突破性发展，科研院所与企业创新合力，提供了多元化技术方案，CN115030883A在分离器壁面形成涂层阻隔氢气与壁面的直接接触，CN219317150U中复合缸体包括外层的高强度合金钢缸筒，高强度合金钢缸筒内套装有内层氧化物类陶瓷，CN115727173B中阀由经过冷变形强化的316不锈钢材质形成，CN219263152U中活塞杆由耐氢脆的高镍合金材料加工制作而成，CN218953528U中缸筒为分层的结构形式，内筒体的材质为不锈钢或者镍基合金，CN219197591U中单一材料金属缸筒内外喷涂PVD或CVD涂层形成复合缸体结构。随后，抗氢脆技术持续发展，2023年，专利EP4549804A1提出在氢气压缩机中设置脆化阻止构件，脆化阻止构件由具有抗氢脆性的材料制成或者涂敷具有抗氢脆性的材料。2024年，中国科学院上海技术物理研究所在CN118188402A中提出一种氢直流线性压缩机，位于外壳和外磁极之间的磁钢进行物理空间的完全密封，使得磁钢与氢气工质完全隔绝，避免发生氢脆现象。
2.4.3密封技术

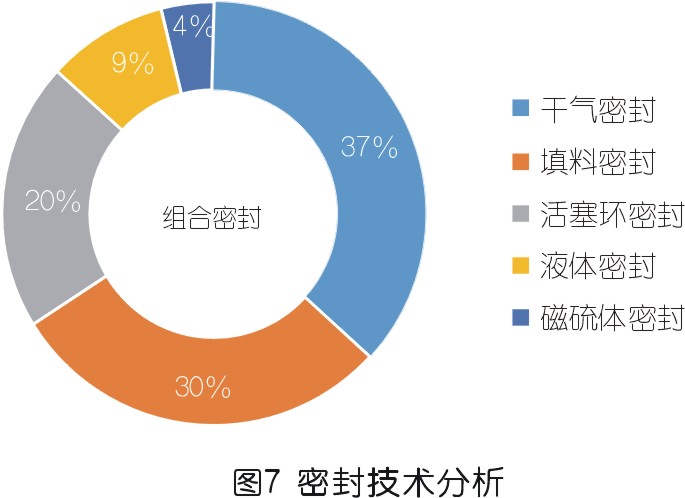

针对氢气压缩机的密封需求，图7的组合密封是主流选择，它主要通过两种路径实现：一是将功能不同的密封结构搭配互补；二是把相同类型的密封结构多重叠加。发明人研究发现：压缩机的轴端密封采用干气密封，干气密封在密封端面间会形成气膜，减少磨损，泄漏量极低，且随着压力升高，气膜稳定性反而更强，密封性能不易受压力波动影响。在液体活塞与气缸壁接触位置形成液体密封，利用密封液体的黏性和压力形成屏障，阻挡氢气泄漏。压缩机的轴封或活塞杆采用填料密封，通过施加压力，使填料变形，紧密贴合在轴的表面和填料函内壁，从而填充间隙，形成密封屏障。压缩机的活塞采用活塞环密封，活塞环设置在往复运动的活塞与固定缸体之间，防止窜气，保证压缩效率。在气缸与活塞之间采用磁流体密封，磁流体在磁场作用下形成液态密封环，紧密贴合活塞表面，实现零泄漏、无磨损。在为氢气压缩机设计组合密封时，设计人员会综合考量氢气压缩机的压力范围、工况要求、密封部位、压缩机类型等因素，从干气密封、液体密封、填料密封、活塞环密封、磁流体密封等多种形式的密封方式中进行选择性的组合密封。
我国在氢气压缩机领域的专利申请量已跃居全球第一，彰显了该领域的长足进步与辉煌成就，这一切都离不开战略布局、政策扶持、市场需求与科研投入的协同发力。在关键技术分支上，冷却、抗氢脆、密封三大核心技术各有侧重。冷却技术中，外置冷却器以高效可靠成为首选，而内部腔道技术成熟，喷射冷却能精准降温，外部风冷则灵活多用，且冷却技术不断向精准控温方向优化。抗氢脆技术围绕材料改良和表面防护双线推进，从单一合金应用，发展到复合缸体、特定涂层等多元化方案；密封技术以组合密封为核心，通过不同密封结构的搭配或叠加，满足安全可靠的使用需求。
尽管当前氢气压缩机技术已取得显著突破，但仍有提升空间。未来需持续聚焦核心技术的深度迭代，同时结合氢能产业的规模化发展需求，推动技术与市场更紧密结合，进一步巩固中国在该领域的领先地位，为全球氢能储运装备升级提供更有力的技术支撑。
参考文献
[1]董学成，王学军.基于专利分析的加氢站技术进展[J].中国氯碱，2020（11）：42-45.
[2]肖强，张乐，张建军，等.大规模地下储氢用压缩机现状与发展趋势[J].流体机械，2024（2）：75-82.
[3]曹田田.加氢站隔膜式氢气压缩机膜片破裂原因分析及发展建议[J].石油石化绿色低碳，2024（4）：14-20.
[4]聂连升，巩建峰，王向丽，等.加氢站用液驱活塞式氢气压缩机的密封技术分析[J].化工设备与管道，2025（4）：53-57.
[5]欧正佳，郝兰锁，骆鑫，等.氢气纯化和压缩技术研究进展[J].油气与新能源，2023（3）：39-47.
